一、产品概述

  金瓯BLE串口适配器为本公司自主开发的智能型无线数据传输产品,支持最新推出的蓝牙5.0协议规范,整体性能更优化。

  设备实现了通过RS232接口和远端低功耗蓝牙进行数据传输的功能,设备包含数据模式和配置模式两种不同的工作状态。

  数据模式:设备可连接至远端BLE设备或者被远端BLE设备搜索/连接,连接完成后可和远端BLE设备双向数据传输。

  配置模式:用户可对设备进行参数配置,如设备名称、波特率等。此状态下,设备不可被发现/连接。

二、参数指标

 名称  BLE串口适配器
 规范  蓝牙规范5.0低功耗蓝牙模式(BLE)
 工作频段  ISM频段 2.402~2.480GHz
 天线  外接天线
 有效距离  150米
 实现协议  LL、SMP、L2CAP、ATT、GAP、GATT
 通讯接口  标准RS232五线制模式
 连接器  DB9 插座
 信号脚  RXD, TXD, RTS, CTS, GND
 最大传输速率 注1  20Kbytes/Sec
 支持波特率  1200、2400、4800、9600、19200、38400、57600、115200、230400bps
 功耗  未连接(从设备)  3.1mA
 未连接(主设备)  21mA
 连接上,无数据传输  3.6mA
 数据传输中 注2  9.8mA
 工作环境  运行温度  0℃~+60℃
 储存温度  -10℃~+70℃
 湿度  5%~90% 无凝结
 外壳尺寸  99MM(L)×34MM(W)×17MM(H)

  注1:这里是指两适配器间数据对传速率,该值和连接参数有关,如不同的手机和适配器传输数据,速率可能会不同。另外要达到最大传输速率,串口波特率请设置成230400。

  注2:数据传输功耗为有效范围10m内以9600波特率持续传输得到的功耗数据。

三、指示灯与按键说明

  BLE串口适配器有三个LED灯来指示设备的运行状态,以及一个模式切换按钮。

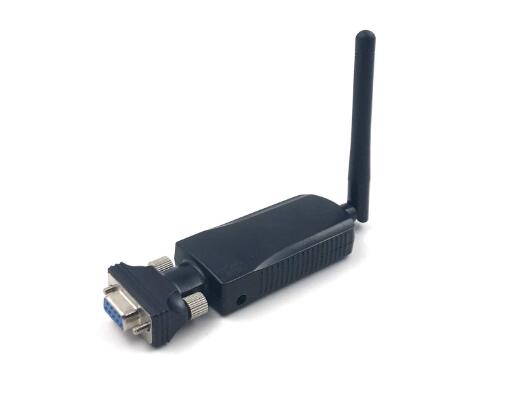

5.0串口适配器
  1. ① RS232接口
  2. ② 状态指示灯(绿)
  3. ③ 运行指示灯(红)
  4. ④ 模式切换按钮
  5. ⑤ 电源指示灯(红)
  6. ⑥ 电源接口

  RS232接口:

5.0串口适配器  Pin No  Signal
 1  VCC
 2  TXD
 3  RXD
 4  Nc
 5  GND
 6  Nc
 7  CTS
 8  RTS
 9  VCC

  BLE串口适配器提供标准的RS-232接口,并支持多种串口模式。
  设备RS-232 DB9座可以供电,可用于用户自行开发的设备上。
  1、9号脚为VCC,5号脚为GND,5~9VDC,100mA 额定电流。
